Що таке спліт система, принципи і схема роботи

Спліт система являється одним із різновидів кондиціонера. Якщо звичайний кондиціонер може складатися з одного блоку ( віконного або мобільного), то спліт – система складається з 2-х та більше блоків. У цьому випадку кондиціонери отримали назву спліт - систем ( з англ. split - роздільний), тобто кондиціонер, розділений на блок внутрішній та зовнішній.

У віконному чи мобільному кондиціонері компресор та всі інші частини знаходяться в одному корпусі. В результаті чого ці агрегати в процесі роботи дуже шумні. Рівень шуму складає до 50 дБ, що порівнюється з голосною розмовою двох людей. Заснути з таким кондиціонером практично нереально. Саме з цієї причини було прийнято рішення розділити кондиціонер на дві частини: одна з них, сама гучна, встановлюється за вікном, а друга, та яка найтихіша монтується всередині самого приміщення.

У спліт системи може бути один зовнішній блок і до десяти внутрішніх, все приєднується до зовнішнього і складає одну мультисистему. За типом використаного внутрішнього блоку спліт системи поділяються на декілька видів:

• настінні;
• канальні;
• напольно – стельові, у яких внутрішній блок може кріпитися до стіни вертикально чи під стелю горизонтально;
• касетні, які можуть дути у чотири сторони, квадратні чи прямокутні;
• колонні, які успішно використовуються для облаштування кафе, ресторанів.

Тип внутрішнього блоку підбирається з урахуванням конкретних завдань, поставлених клієнтами. Для будинку, зазвичай, підходять настінні чи канальні спліт системи, для великих залів - касетні, колонні або напольно - стельові.

Деякі користувачі вважають, що зовнішній блок потрібен для забору повітря з вулиці. Насправді повітря забирає внутрішній блок, потім охолоджує його і видає назад. При цьому, сам зовнішній блок знаходиться за межами приміщення і не доставляє ніякого дискомфорту для людини.

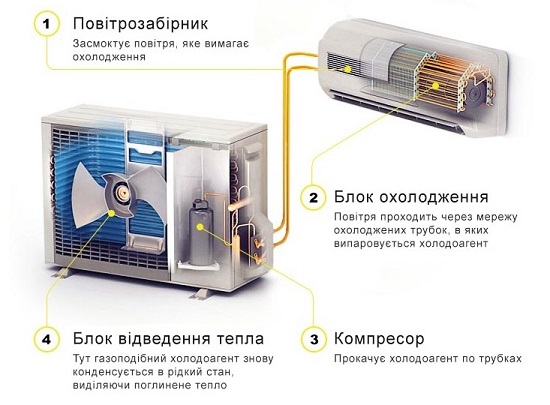

Принцип роботи спліт системи

В основі роботи будь – якого з кондиціонерів покладено властивості рідин поглинати частину тепла при випаровуванні чи виділяти при конденсації. Пропонуємо детально розглянути, як відбувається цей процес під час роботи спліт систем, адже серед основних вузлів кожного сучасного кондиціонера є:

• компресори, завдання яких стискати фреон і підтримувати його рух по холодильному контуру;
• конденсатори – це радіатори, які розташовані у зовнішньому блоці. Вже назва деталі відображає сам процес, що супроводжує процес роботи кондиціонера – відбувається перехід фреону з газоподібної фази у зрідженну, тобто проходить конденсація;
• випарник – радіатор, що розташований у корпусі внутрішнього блоку. У ньому фреон може переходити з рідкої фази в газоподібну, тобто відбувається його випаровування;
• терморегулюючий вентиль відіграє свою важливу роль та допомагає знизити тиск фреону перед випарником;
• вентилятор створює сильний потік повітря, з допомогою якого відбувається охолодження випарника і конденсатора. Вони використовуються для здійснення більш інтенсивного теплообміну з середовищем навколо.

Компресор, конденсатор, випарник, терморегулюючий вентиль з'єднуються між собою за допомогою мідних труб Таким чином утворюється конструкція холодильного контуру, усередині якого переміщується суміш з фреону та компресорного масла у невеликій кількості. У процесі роботи кондиціонера відбуваються наступні процеси:

• у компресор з випарника надсилається фреон у газоподібному стані під низьким тиском від 3 до 5 атмосфер і температурою від 10 до 20 ° С;
• компресор стискає фреон до тиску в 15 - 25 атмосфер, у результаті чого газ нагрівається до температури від 70 до 90 ° С, після чого надходить в конденсатор;
• конденсатор обдувається за допомогою повітря, що має температуру нижче температури фреону, в результаті чого газ остигає і переходить з газоподібної фази в рідку, при цьому виділяє додаткове тепло. Повітря, що проходить через працюючий конденсатор, нагрівається. На виході з конденсатора фреон поступає у рідкому стані та під високим тиском. Температура газу у цьому варіанті буде вища на 10 - 20 °С від температури атмосферного повітря;
• з конденсатора теплий фреон надходить до терморегулюючого вентиля, який у побутових кондиціонерах зроблений у вигляд капіляра – довгої, тонкої трубки з міді, яка завита у спіраль;
• у результаті проходження газу через капіляр тиск фреону значно знижується - до 3 - 5 атмосфер, при цьому він дещо остигає. В процесі роботи частина фреону може випаруватися;
• після терморегулюючого вентиля суміш у вигляді рідкого, газоподібного фреону під низьким тиском та з низькою температурою надходить у випарник, що обдувається повітрям кімнатної температури. При цьому, у випарнику газ повністю переходить у газоподібний стан, забираючи тепло у повітря. В результаті таких дій повітря в кімнаті суттєво охолоджується. Далі газоподібний фреон під низьким тиском надходить на вхід компресора і весь цикл знову і знову повторюється.

Такий фізичний процес лежить в основі роботи всіх кондиціонерів і абсолютно не залежить від його типу, моделі або бренда виробника. У кондиціонерах, орієнтованих на тепло, у холодильний контур додатково встановлюється чотирьохходовий клапан, який при потребі дозволяє змінити напрямок руху фреону, змінюючи місцями випарник і конденсатор. У такому випадку внутрішній блок кондиціонера буде нагрівати повітря, а зовнішній блок зможе добре охолоджувати його.

Кондиціонер спліт система: особливості пристрою

Необхідно відзначити, що одна з найбільш серйозних проблем при роботі кондиціонера виникає у тих випадках, коли фреон, який знаходиться у випарнику, не встигає повністю перейти в газоподібний стан. Тоді на вхід компресора потрапляє рідина, яка не стиснута, на відміну від газу. У результаті таких процесів відбувається гідроудар і компресор просто виходить з ладу. Причин, за якими фреон може не встигати випаровуватися, може бути багато. Серед найпоширеніших:

• забруднення фільтру, у наслідок чого погіршується обдув при охолодженні випарника та порушується процес теплообміну;
• робота кондиціонера в умовах низьких температур зовнішнього повітря, в результаті чого у випарник надходить переохолоджений фреон.

За посиланням ремонт кондиціонерів ви завжди зможете звернутись до фахівців своєї справи та швидко вирішити всі проблеми з роботою спліт системи та іншої побутової техніки.

Встановлення та використання настінних спліт - систем має свої переваги, до яких можна віднести:

• доволі низький рівень шуму від 19 до 34 Дб;
• широкий діапазон потужностей, що вимірюється від 2 до 10 кВт;
• моделі можуть бути стандартними або інверторними;
• наявність функцій очищення, вентиляції, охолодження, обігріву й осушення, також прилад може оснащуватися додатковими опціями, серед яких іонізація, турборежим;
• легкість в управлінні;
• можливість розміщення у будь - якій частині приміщення;
• робота як по охолодженню, так і на обігрів;
• хороші відгуки клієнтів.

Також серед переваг спліт систем зазначають широкий вибір варіантів конструкції. Замовник можете підібрати внутрішні блоки з урахуванням потужності та дизайну, виходячи з потреб та переваг:

• порівняно невелика вартість у порівнянні з іншими системами;
• мінімальні витрати електроенергії;
• низький та майже непомітний рівень вібрацій і шуму;
• зовнішній вигляд будівлі залишається не захаращеним;
• монтувати і обслуговувати побутову техніку можуть звичайні бригади без спеціальних навиків у роботі.

Для кожного внутрішнього блоку, що входить до складу спліт системи передбачено своє індивідуальне управління з використанням пульту дистанційного керування. При цьому, більшість сплит систем працює в якомусь з двох режимів - або на обігрів, або на охолодження. Не рекомендується пробувати змушувати один блок охолоджувати, а інший проводити нагрівання повітря.
