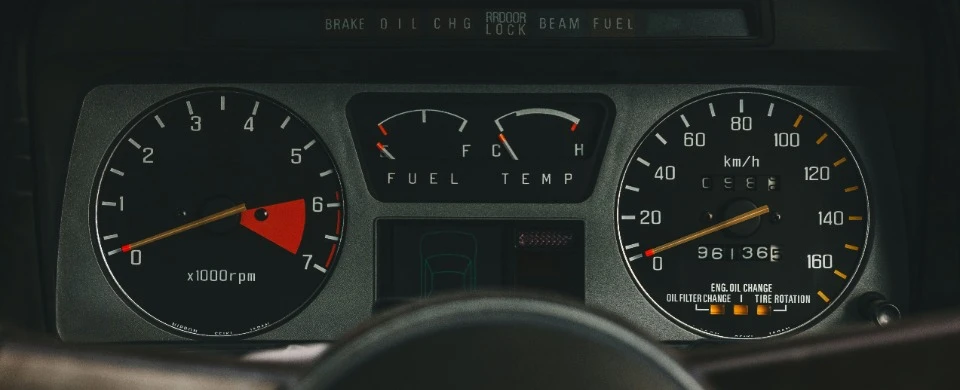

Уровень топлива – один из важнейших параметров работы автомобиля. Отслеживать его позволяют специальные датчики уровня топлива, или сокращенно, ДУТ. Давайте разберемся, что это за приборы и как они работают.
Как работают датчики уровня топлива?
ДУТ – датчик уровня топлива, устройство, которое измеряет объем топлива в баке. Существует несколько типов датчиков, но принцип работы у них схожий.
В основе лежит измерительный элемент, который реагирует на уровень жидкости в баке. Это может быть поплавок, емкостной датчик или ультразвуковой излучатель.
При изменении высоты топливного столба меняются характеристики элемента – положение поплавка, емкость конденсатора, время прохождения ультразвукового сигнала. Информация обрабатывается блоком электроники и передается на указатель уровня жидкости.
Виды датчиков уровня топлива
Основных типов датчиков всего три:
- Потенциометрические (поплавковые). Самые простые и дешевые. Устанавливаются на заводе. Погрешность до 30%.
- Емкостные. Высокоточные, до 2% погрешности. Могут подключаться к системам мониторинга.
- Ультразвуковые. Также высокоточные. Устанавливаются снаружи бака. Чувствительны к примесям в топливе.
Типы ДУТ по способу передачи данных
В зависимости от способа передачи информации, ДУТ можно разделить на аналоговые, цифровые и частотные:
Аналоговые датчики передают информацию в виде изменения напряжения. Выше напряжение – больший уровень топлива. Они дешевые и совместимы с простыми трекерами, но имеют большую погрешность (~4%).
Цифровые датчики включают микросхему, преобразующую аналоговый сигнал в “цифру”. Информация передается в виде условных чисел. Такие датчики дороже, зато обеспечивают точность измерений.
Частотные датчики передают информацию об уровне топлива в виде частоты импульсов. Более высокая частота – больше топлива. Они занимают промежуточное положение по точности и цене между рассмотренными нами выше. В настоящее время используются редко.
В целом, выбор типа датчика зависит от требований к точности, цене и совместимости с прочим оснащением.
Правила выбора датчика уровня топлива
При выборе ДУТ надо учитывать:
- размеры и форму топливного бака;
- тип выходного сигнала – он должен подходить трекеру;
- точность измерений, которая нужна.
Длина датчика должна быть чуть больше высоты бака. Обычно подходят модели 70 см. При сложной геометрии бака может потребоваться нестандартная форма датчика.
Когда нужно несколько датчиков
На одно транспортное средство иногда ставят сразу несколько датчиков:
- при наличии нескольких баков;
- на вытянутых или со сложной формой баках;
- чтобы повысить точность измерений.
В таких случаях обычно используют датчики с цифровым выходом RS-485. Это позволяет подключать несколько устройств к одному трекеру.
Итак, мы разобрались с основными типами и принципом функционирования датчиков уровня топлива. Грамотный подбор ДУТ поможет автовладельцу эффективно контролировать расход горючего и экономить на топливе.
