Чи знаєте ви, як здійснюється вимірювання сили струму в електричних мережах високої напруги? Адже підключити амперметр безпосередньо до провідника з напругою в сотні кіловольт неможливо з міркувань безпеки. Саме для цього використовуються спеціальні пристрої – трансформатори струму. Давайте розберемося, що це таке, як вони влаштовані та де застосовуються.

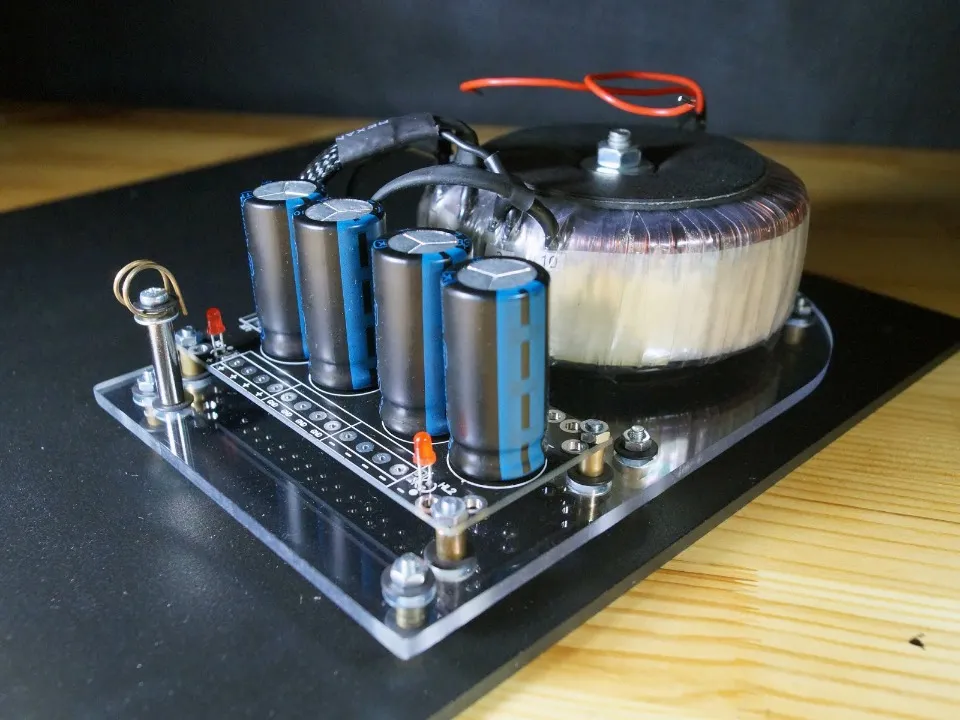

Що таке трансформатор струму та де він використовується?
Трансформатор струму – це вимірювальний прилад, який перетворює великі значення змінного струму до менших, зручних для вимірювання та безпечних для підключення амперметрів та інших приладів. Він складається з магнітопроводу та двох обмоток – первинної та вторинної.
Трансформатори струму широко застосовуються в системах обліку електроенергії, пристроях релейного захисту та автоматики в електроенергетиці. Вони дозволяють безпечно вимірювати струми в високовольтних мережах, забезпечуючи гальванічну розв'язку вимірювальних кіл від первинного високовольтного кола.

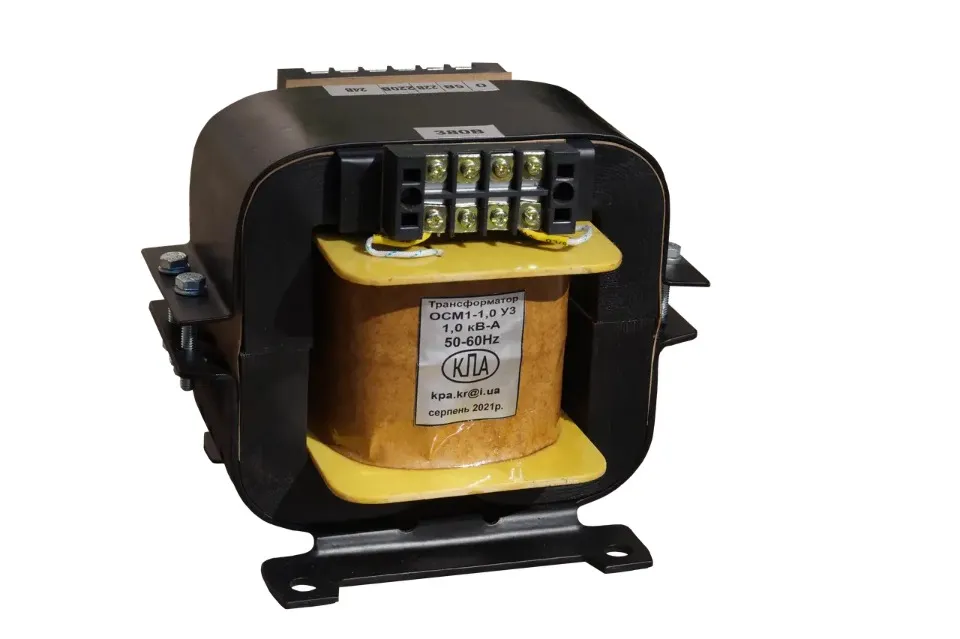

Конструкція трансформатора та принцип його роботи
Первинна обмотка трансформатора струму підключається послідовно з провідником, в якому необхідно виміряти струм. Вона має невелику кількість витків та розрахована на протікання номінального первинного струму. Вторинна обмотка, навпаки, має велику кількість витків та замикається на вимірювальні прилади.
Фізична основа роботи трансформатора – це явище електромагнітної індукції. Змінний первинний струм створює у магнітопроводі змінний магнітний потік, який індукує електрорушійну силу у вторинній обмотці. Під її дією у вторинному колі протікає струм, пропорційний первинному та зменшений у стільки разів, у скільки у вторинній обмотці більше витків, ніж у первинній.
Основні робочі характеристики
Розглянемо робочі характеристики трансформатора по струму – це коефіцієнт трансформації і клас точності.
Коефіцієнт трансформації
Значення цього коефіцієнту дорівнює відношенню первинного і вторинного струмів. Він визначає, у скільки разів зменшується струм при перетворенні. Наприклад, при коефіцієнті 100/5 первинний струм 100 А відповідає вторинному 5 А. Від коефіцієнта трансформації залежить діапазон вимірювання струмів.
Клас точності
Клас точності характеризує допустиму похибку трансформатора струму при перетворенні. Для вимірювальних трансформаторів клас точності зазвичай складає 0,2, 0,5 або 1,0, що відповідає похибкам у 0,2%, 0,5% та 1%. Для трансформаторів захисту клас точності зазвичай нижчий – 5 або 10.
Позначення трансформаторів струму
В Україні трансформатори струму маркуються літеро-цифровим кодом. Перша літера "Т" означає "трансформатор струму", друга вказує на конструктивне виконання (наприклад "Ш" – шинний), третя – на тип ізоляції (наприклад "Л" – лита). Далі через дефіс вказується клас напруги ізоляції в кіловольтах, кліматичне виконання та коефіцієнт трансформації.
Види трансформаторів струму
Трансформатори струму можна класифікувати за призначенням і за способом виконання.
За призначенням
За призначенням трансформатори струму поділяються на:
- Вимірювальні – для підключення лічильників електроенергії, амперметрів та інших вимірювальних приладів.
- Захисні – для живлення пристроїв релейного захисту. Мають розширений діапазон вимірювання струмів короткого замикання.
- Проміжні –для узгодження вторинних кіл трансформаторів та реле.
- Лабораторні – для повірки приладів та дослідницьких цілей. Мають підвищений клас точності.
За способом виконання
За конструктивним виконанням розрізняють:
- Опорні трансформатори – кріпляться на опорній конструкції, а провідник проходить крізь вікно трансформатора.
- Прохідні – провідник (шина) є частиною конструкції та проходить крізь ізоляційний корпус трансформатора.
- Накладні – кріпляться безпосередньо на провідник за допомогою спеціальних затискачів.
- Розподільні – для установки в розподільних пристроях та приєднання через спеціальні виводи.
Варіанти встановлення трансформаторів
Трансформатори струму для внутрішньої установки розміщуються в приміщеннях розподільних пристроїв та електроустановок. Трансформатори для зовнішньої установки мають посилену ізоляцію для захисту від атмосферних впливів.
Також трансформатори можуть вбудовуватися в силове обладнання – вимикачі, роз'єднувачі, збірні шини. Це дозволяє зекономити місце та спростити монтаж.
